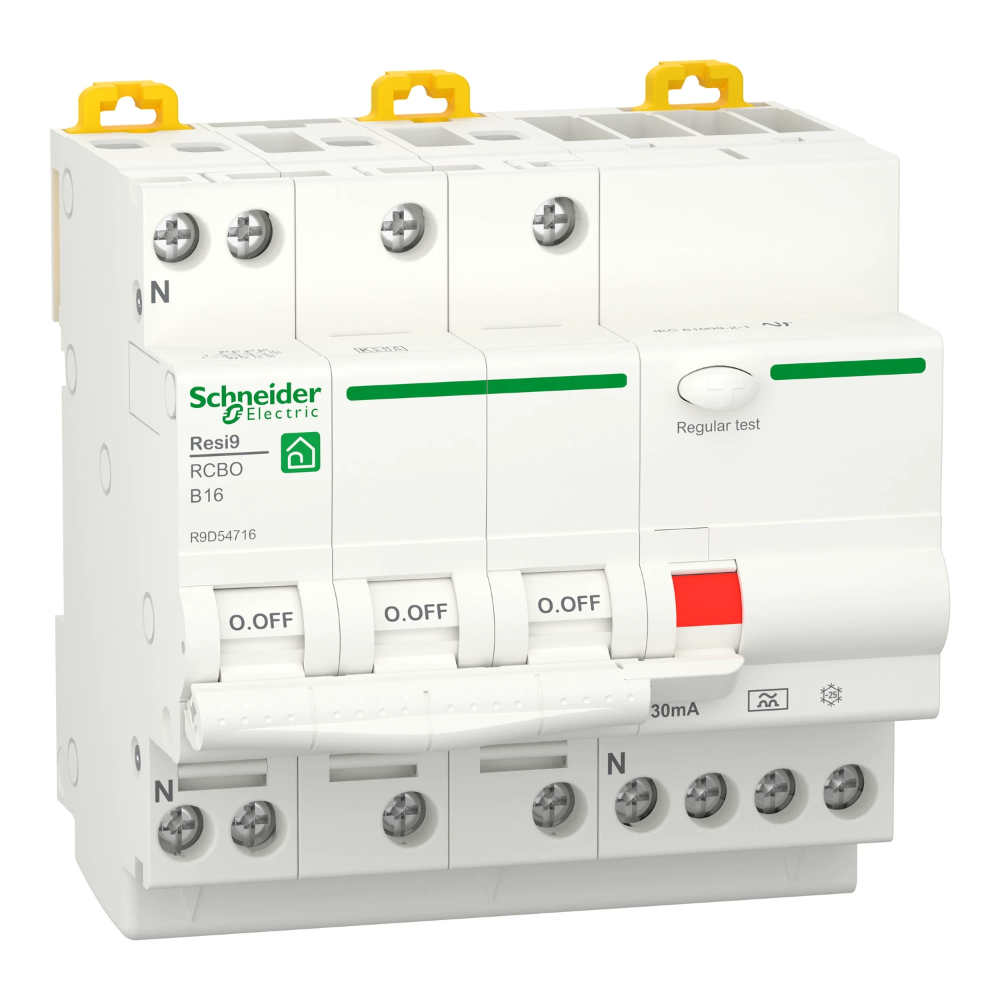

Name: Schneider Electric aardlekautomaat B16 30mA type A 3-fase (3P+N) 6kA (R9D54716)
Brand: Schneider Electric
SKU: 401244441
Price: 56.45 EUR
Availability: InStock

Productomschrijving

Let op: dit component wordt op een andere manier aangesloten dan normaal. Aan de onderkant van het component zitten acht aansluitingen in plaats van vier.

Hoe sluit je deze aardlekautomaat aan?

Er zit aan de onderkant een kam die de automaten doorverbindt. Alle draden dienen op het rechter deel (aardlekschakelaar) aangesloten te worden. Aan de bovenkant zitten maar vier aansluitpunten waar de draden ingevoerd kunnen worden.

Productspecificaties

Artikelnummer	401244441
Fabrikantnummer	R9D54716
EAN code	3606481905215
Merk	Schneider Electric
Productgroep	Aardlekautomaat
Serie/Programma	Resi9 Protection
Aantal polen (totaal)	4
Aantal beveiligde polen	3
Nom. (meet)stroom (A)	16
Nom. foutstroom (A)	0.03
Type lekstroom	A
Uitschakelkarakteristiek	B
Meeschakelende nul	Ja
Breedte in module-eenheden	4
Nom. afschakelvermogen volgens EN 61009 (kA)	6
Afschakelkarakteristiek	Onvertraagd
Nom. (meet)spanning (V)	400
Frequentie	50 Hz
Overspanningscategorie	3
Vervuilingsgraad	2
Beschermingsgraad (IP)	IP20
Stootstroomvastheid (kA)	0.25
Spanningstype	AC
High-immunity uitvoering	Nee
Nom. isolatiespanning Ui (V)	400
Nom. stoothoudspanning (Uimp) (kV)	4
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 (kA)	6
Met vergrendelingsvoorziening	Nee
Omgevingstemperatuur tijdens bedrijf (°C)	-25/60
Aansluitbare geleiderdoorsnede eendraads (mm²)	1/16
Aansluitbare geleiderdoorsnede meerdraads (mm²)	1/10
Inbouwmontage (stucwerk)	Nee
Inbouwdiepte (mm)	44.50
Verliesvermogen (W)	10
